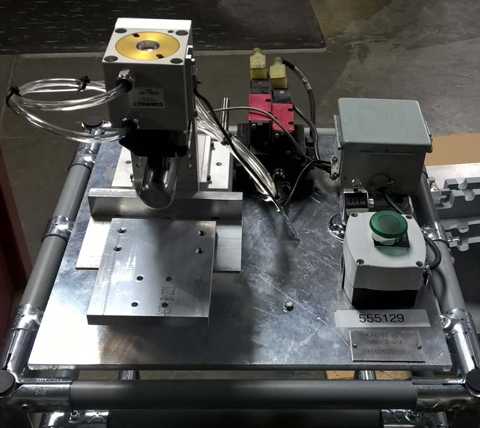

• 压紧型卡箍装置主要用于将卡箍固定到胶管上。
• 压紧卡箍单元包含胶管模板,夹紧支撑,胶管棒,卡箍检测开关,胶管检测开关,胶管模板伸出气缸,夹紧气缸,启动按钮等
• 将胶管放入模板中,拿一个卡箍放入检测器检测六角螺母是否正确。然后将卡箍插入胶管一端,确保卡箍六角螺母刚好放在卡箍支撑架上。按下开始按钮,模板会自动伸出到夹紧胶管芯棒处。当检测开关检测到胶管进入芯棒后,夹紧气缸向下伸出按住卡箍,使卡箍紧固在胶管上。有检测开关检测气缸是否向下伸出。逗留一会儿后夹紧气缸退回原点。我们可以在程序里设置逗留时间。然后模板气缸退回原点。
提供快速转产工装切换方案,提供3D打印胶管托架,轻便、成本低、制作周期短
