产品说明
FDM打印技术是将丝状的热熔性材料加热融化，同时三维喷头在计算机的控制下，根据截面轮廓信息，将材料选择性地涂敷在工作台上，快速冷却后形成一层截面。一层成型完成后，机器工作台下降一个高度(即分层厚度)再成型下 一层，直至形成整个实体造型。

主要优势
. 韧性高
. 强度大

缺点
. 尺寸精度差（精度0.2mm/100mm），表面相对粗糙.成型的材料有工程材料水准，强度较高
. 有明显的阶梯层纹效应，不适合打印精度高的需求

应用
. 工装连接块，定位块，安装块等
. 检具类:检测产品长度，走向，标识；卡箍等

FDM打印案例
检具类:检测产品长度，走向，标识；卡箍等

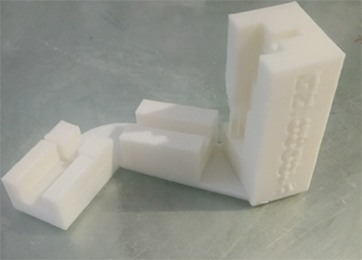

工装类:工装连接块，定位块，安装块等
  

样件类：硬管、PLA材质

优点	缺点
节约材料	因打印机结构限制，不适合制作打印检具底板
缩短检具制造周期约2-3天左右	时间长易变色，不能太阳光直晒
生产效率高，成本可降低10%左右	保质期较短，时间久了会氧化、变形
可打印任何形状，不用考虑加工	3D打印产品一般为空壳，不适宜二次加工

备注：因3D打印技术为新兴领域，目前没有正式文件标明有效期限；我司承诺：除磕碰、人为损坏、太阳光直晒等因素造成的检具损坏或变形等影响检具正常使用的费用均由我司承担。             3D打印：一次成型，成本低，周期短，节约材料           传统CNC：需翻转几次面加工；成本高，周期长，浪费材料。

3D打印工装检具优势

1. 传统检具、工装： 传统检具、工装：

木质检具： 优势：制作简单    成本低廉    制作时间短 劣势：精度极低	尼龙检具： 优势：精度高 劣势： CNC 专业加工    成本高、笨重	铝合金检具： 优势：精度最高 劣势： CNC 专业加工     成本极高、笨重     制作周期长

2. 3D打印检具： 打印检具：

制作： 3D 打印机相对 CNC 加工设 备操作简单 我司 delta3D delta3D 打印机加工速 度是传统 度是传统 3D 打印速度的 打印速度的 3倍， 可大缩短加工周期	精度： 传统 3D 打印机误差超过大， 无法满足检具要求。 我司 delta 3D delta 3D delta 3D 打印机精度： 长度每 100mm 误差 +/ -0.1mm 0.1mm 400mm 400mm 以上分拆打印， CNC 定位销保证精度	成本： 低于传统 CNC 尼龙检具 我司属研发生产企业，可批量投产 3D 打印机，自给耗材，实现批量生产

3. 3D 打印在各工序的应用

打标： 1. 安装定位 2. 胶管定位 3. 防压扁支撑 4. 产品编号阴刻	切割： 1. 单管切割，多合一 2. 胶管定位 3. 刀口导向	单管 /总成检测： 1. 单管长度、标识检测 2. 总成管夹、护套连接件检测

3. 3D 打印在各工序的应用

1. 打标： a. 安装定位 b. 胶管定位 c. 防压扁支撑 d. 产品编号阴刻	2切割： a. 单管切割，多合一 b. 胶管定位 c. 刀口导向	3单管检测： a. 单管长度 b. 标识检测

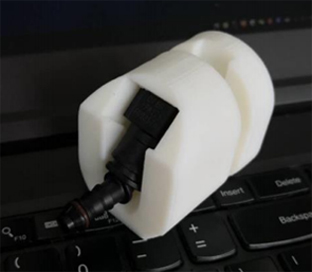

4. 总成检测 a. 总成管夹 b. 护套 c. 连接件检测	5. 复杂尼龙管检具 a. 对手件 b. 滑块 c. 接

6. 工装类 a. 总成管夹 b. 尼龙管接头 c. 三通等

7. 样品管打印 a. 硬管， PLA 材质

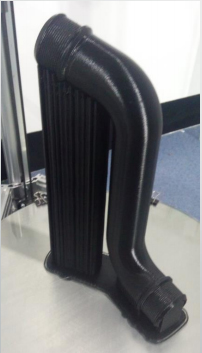

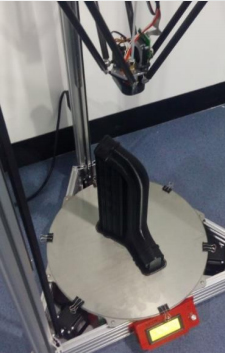

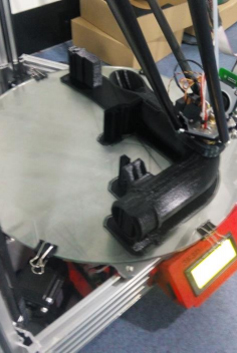

3D 打印检具的的技术精度展示
